Metallspritzen
Sondergefertigte Metallisierungskabine und spezialisierte Anlage
Wir bieten Ihnen eine maßgeschneiderte Metallisierungskabine – eine spezialisierte Anlage zur Aufbringung von Metallbeschichtungen auf verschiedenste Oberflächen mittels thermischer Spritzverfahren (Flammspritzen, Plasmaspritzen, Lichtbogenspritzen).
Diese Kabinen werden individuell angepasst – entsprechend den spezifischen Anforderungen der Industrie, den Abmessungen der zu bearbeitenden Werkstücke, den Sicherheitsvorschriften sowie den Umweltauflagen.
ATEX-Normen
Eine maßgeschneiderte Metallisierungskabine gemäß ATEX-Normen ist so konzipiert, dass sie sicher in Umgebungen betrieben werden kann, in denen Explosionsgefahr durch brennbare Gase, Dämpfe oder Stäube besteht.
Die ATEX-Normen (ATmosphères EXplosibles) sind europäische Richtlinien, die den Einsatz von Geräten in explosionsgefährdeten Bereichen regeln:
- Richtlinie 2014/34/EU (ATEX 114): betrifft Geräte und Schutzsysteme zur Verwendung in explosionsgefährdeten Bereichen
- Richtlinie 1999/92/EG (ATEX 153): betrifft den Schutz der Arbeitnehmer in explosionsgefährdeten Atmosphären
MERKMALE EINER ATEX-METALLISIERUNGSKABINE
- Explosionsgeschützte Materialien: Verwendung von ATEX-zertifizierten Komponenten zur Vermeidung von Zündquellen
- Sichere elektrische Ausstattung: Motoren, Beleuchtung und Steuerungen sind gegen Funkenbildung gesichert
- ATEX-Lüftungssystem: verhindert die Ansammlung entzündlicher Gase oder Stäube
Lichtbogen Metallspritzanlage
S&W Consulting bietet Ihnen das hochwertige System des deutschen Herstellers OSUCAS
Unsere Standardsysteme umfassen manuelle Spritzsysteme mit 350 A und 600 A. Mit dem Spritzgerät OC1 in Kombination mit einem 10 m Kabelsatz und einem 8 m Schlauchpaket stellen beide Systeme eine ideale Konfiguration für die meisten Anwendungen im Bereich Korrosionsschutz dar.
Bei Bedarf konfigurieren wir Ihr System individuell:
Ob mit einer leichteren Pistole, längeren Kabel- und Schlauchpaketen oder automatisierbaren / integrierbaren Stromquellen – Ihr System wird speziell auf Ihre Anforderungen zugeschnitten.
Das modulare Komponentensystem von OSUCAS bietet eine Vielzahl an möglichen Varianten.
Ausstattung OC350-OC1
Standardkonfiguration umfasst:
- OC350 Stromquelle, komplett mit integrierter Drahtvorschubeinheit WF4
- OC1 Handspritzgerät, mit geschlossenem Düsensystem für Zn, ZnAl (2,5 mm Draht)
- Stromversorgung mit 10 m Kabel- und Schlauchpaket
Optional erhältlich:
Drahtabwickler oder Trommelkonus mit Drahtvorschubsystem
Stromquelle OC350
Die Stromquelle mit einer maximalen Spritzstromstärke von 350 A (bei 100 % Einschaltdauer) überzeugt durch:
- Ihre kompakte und robuste Bauweise
- Die einfache Handhabung mit gut ablesbaren Anzeigen
- Die übersichtliche Anordnung der Bedienelemente auf dem geneigten Bedienfeld
- Große Lenk- und Bockrollen, die eine leichte Manövrierbarkeit auch auf unebenem Baustellengelände gewährleisten
- Optimierte Stromanschlüsse für einen hohen Energieeffizienzwert
- Die Konfiguration mit dem Vorschubmechanismus WF4, der dank des bewährten Gummiwalzensystems eine kontinuierliche und störungsfreie Drahtförderung ermöglicht
OC-Speed: Verbesserter Vorschubmechanismus mit Reibkupplungsprinzip
Als Alternative zum Standard-Gummiwalzenvorschub bietet der neue OC-Speed-Vorschubmechanismus mit Reibkupplungstechnologie eine nochmals verbesserte Drahtförderung.
Dieses System ermöglicht eine absolut störungsfreie Drahtzufuhr, selbst über lange Förderstrecken. Beim Einsatz von Zinkdraht sind Förderlängen bis zu 20 Metern problemlos möglich. Darüber hinaus ist mit diesem Vorschubsystem auch die Verarbeitung von „grob laufenden“ Drähten realisierbar.
Handspritzapparat OC1
Merkmale des Spritzgeräts OC1
- Gehäuse aus faserverstärktem Material für lange Lebensdauer
- Kompaktes und leichtes Design
- Moderne und einfache Handhabung, unter anderem durch Totmannsteuerung mit Reflexlichtscanner
- Optimierte Stromanschlüsse für hohe Energieeffizienz
- Anschlussmöglichkeit an (fast) alle OSU-Stromquellen
- Geringerer Verschleißteilebedarf dank eines drahtdirektgetriebenen Vorschubgetriebes mit pneumatischem Motor
Das Spritzgerät OC1 mit geschlossenem Düsensystem ist auf die Verarbeitung von Korrosionsschutzdrähtenspezialisiert. Die speziell entwickelte Geometrie der Düsenkomponenten ermöglicht eine sehr feine Zerstäubung der Schmelzpartikel und somit einen dünnen, gleichmäßigen Auftrag mit geringer Oberflächenrauigkeit. Dies ermöglicht deutliche Einsparungen beim Lackverbrauch bei nachfolgenden Deckschichten.
Die integrierte Drahtzufuhr im Spritzgerät erlaubt – in Kombination mit dem Drahtvorschubsystem der Stromquelle – den Einsatz von Schlauchpaketen bis zu 20 m Länge.
Die neu entwickelten DC-Stromanschlüsse von OSUCAS ermöglichen eine verlustarme Leistungsübertragung mit minimaler Wärmeentwicklung und verbesserter Leitfähigkeit – so bleibt die Energie genau dort, wo sie gebraucht wird: im Spritzprozess.

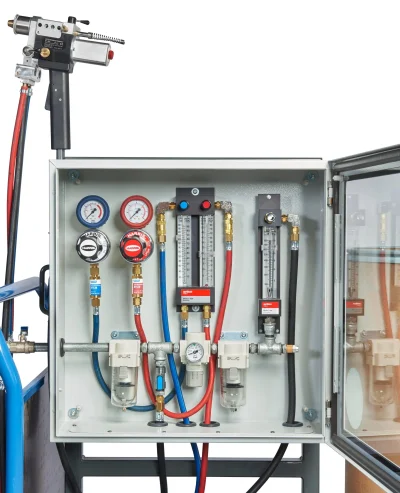

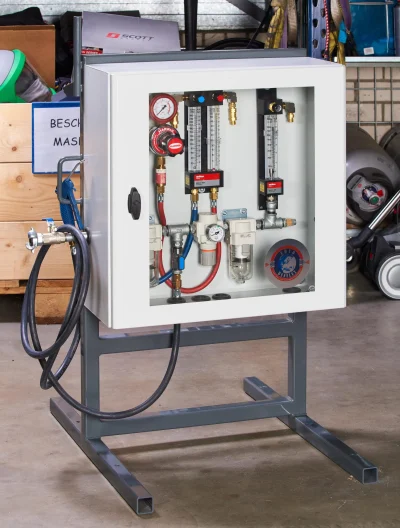

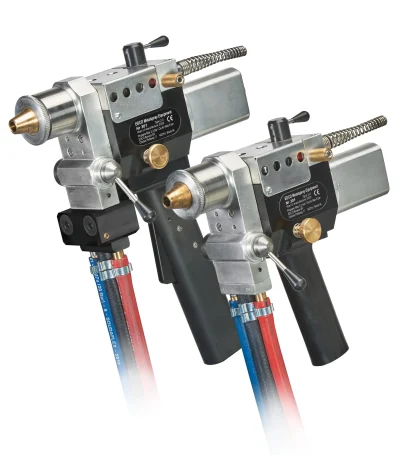

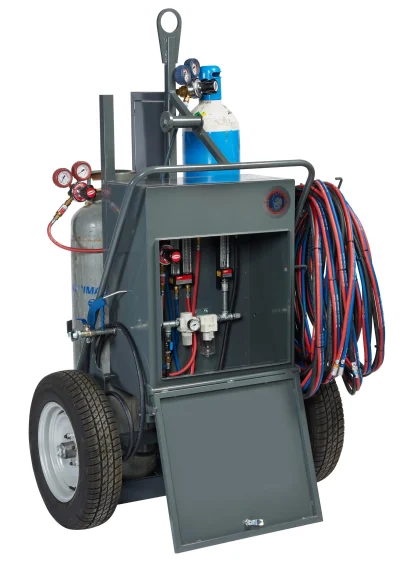

Flammspritzsystem
S&W Consulting präsentiert: EDCO Metalspray Equipment – Hochwertige Flammspritztechnik aus den Niederlanden
Die Metallisierung der neuen Generation
Verleihen Sie Ihren Oberflächenbehandlungen eine neue Dimension mit der Technologie von EDCO Metalspray Equipment. Unsere Anlagen der neuesten Generation vereinen Leistung, Vielseitigkeit und Wirtschaftlichkeit – für höchste industrielle Ansprüche.
Für jeden Bedarf die passende Lösung
Wir verarbeiten eine breite Palette an Spritzmetallen:
- Standardmetalle: Aluminium, Zink, Zink-Aluminium, Aluminium-Magnesium
- Technische und Edelmetalle: Kupfer, Bronze, Nickel-Chrom, Chrom-Nickel, Molybdän, Gold, Stellite, Titan…
Alle Materialien sind in 7 Drahtdurchmessern erhältlich – für eine optimale Anpassung an Ihr Projekt.
Eine Maschine – unendliche Möglichkeiten
Unsere Geräte sind einfach zu bedienen und für jede Anwendung konzipiert – ob kleine Bauteile, große Flächen oder komplexe Geometrien. Mehr Flexibilität, mehr Kontrolle und mehr Effizienz.
Warum EDCO?
- Langfristiger Schutz – auch auf XXL-Flächen
- Weniger Staub – saubere Arbeitsumgebung
- Außergewöhnlicher Wirkungsgrad von 90 % – Einsparungen bei Material, Entsorgung, Arbeitszeit
- Massive Kostensenkung – weniger Materialverlust, geringerer Filterbedarf, reduzierte Wartung
Die Vorteile der EDCO Metalspray-Geräte – Leistung. Einfachheit. Zuverlässigkeit.
Technologie auf dem neuesten Stand
- Ausführung Typ 3.0 mit integriertem Sicherheitsschalter
- 100 % niederländisches Produkt – Qualität und industrielle Innovation
Maximale Vielseitigkeit
- Ein System für alle Anwendungen und Einsatzbereiche
- Besonders geeignet für die Aluminiumbeschichtung großer Flächen
- Ein Spritzgerät für alle Metalle – kompatibel mit gängigen Drahtdurchmessern
Komfort & Effizienz
- Großer Arbeitsbereich, schneller Betrieb
- Ergonomisches Design, auch für enge Räume geeignet
- Standard-Gasschlauch: 25 m – weitere Längen auf Anfrage
Nachhaltigkeit & Wirtschaftlichkeit
- Hocheffizientes autogenes Spritzen – wenig Abfall, hoher Ertrag
- Hochwertige Ersatzteile jederzeit verfügbar
- Wartungsfreundlich – Instandhaltung intern möglich
EDCO Metalspray Equipment – Die perfekte Verbindung aus industrieller Leistung und einfacher Handhabung.
Zinkdraht
- Zink-Aluminium-Draht, ZnAl 85/15
- Reiner Zinkdraht, Zn 99,99 %**
Beschreibung
Drähte für die Metallisierung mittels thermischem Spritzen mit Lichtbogen oder Flamme.
Durchmesser
1,60 mm – 2,00 mm – 2,50 mm – 3,00 mm – 3,17 mm – 4,00 mm
Verpackungen
- Kränze à 20 oder 25 Kilogramm
- Kunststoffspulen à 15 Kilogramm
- Fässer à 200, 250 oder 400 Kilogramm

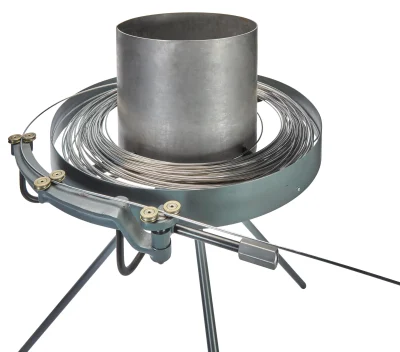

Drahtabspulvorrichtung
Flexibler und mobiler Drahtvorschub für jede Anwendung
Der Drahtvorschub ist direkt auf der Stromquelle montiert, was den mobilen Einsatz z. B. auf Baustellen besonders einfach und effizient macht.

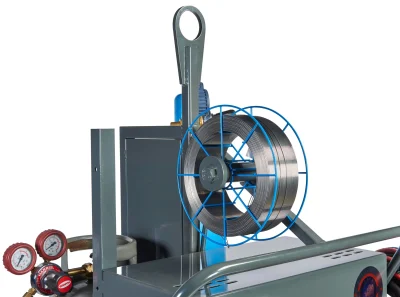

Unser neuer, vielseitiger Drahtvorschub bietet Ihnen die Flexibilität, alle gängigen Spulentypen zu verwenden – darunter:
- Spulen mit Haspel (Moraillon)
- MIG-Spulen
- Korbspulen (Korbrollen)
Wie einfach der Drahtvorschub auf den gewünschten Spulentyp umgerüstet werden kann, zeigen Ihnen die folgenden Produktbilder.

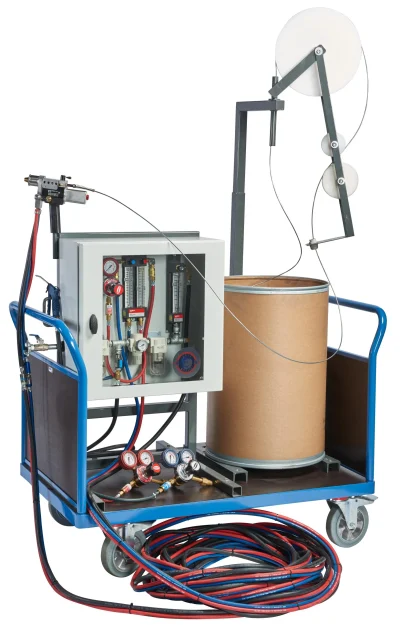

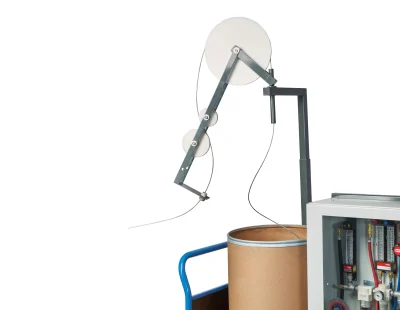

Trommelkonus mit Drahtvorschub – für die Verarbeitung von Draht aus Fässern
Der Draht im Fass ist durch den Trommeldeckel vor Staub und anderen Verunreinigungen geschützt. Der Drahtvorschub ist direkt auf dem Deckel montiert.
Der Trommeldeckel besteht aus robustem, transparentem Material, sodass Sie den Füllstand des Drahts jederzeit im Blick behalten. Eine Zugangsöffnung mit Gummilasche ermöglicht das einfache Einfädeln des Drahts.
Metallisierungsschutzhelm Luna
Luna Atemschutzhelm für die Metallisierung
Der Luna-Atemschutzhelm ist für Arbeitsplätze konzipiert, an denen Korrosionsschutzbeschichtungen mittels Lichtbogenspritzen aufgetragen werden (Beschichtung von Strukturen mit geschmolzenem Metall, das durch eine Düse mit Druckluft ausgestoßen wird). Dieser Prozess erzeugt Staub und birgt aufgrund der UV-Strahlung Gefahren für die Augen.
Der Helm schützt das Atemsystem des Anwenders vor schadstoffbelasteter Luft sowie Kopf, Augen und Körper vor Spritzern des bei der Metallisierung eingesetzten Metalls. Zusätzlich bietet er Gehörschutz.
Das Panoramasichtfenster des Helms „LUNA“ ReS-4M bzw. ReS-4M/OH verfügt über einen Filter, der ultraviolette Strahlen absorbiert. Für die UV-absorbierende Schicht auf dem Sichtfenster wurde u.a. Gold mittels Vakuumdiffusionsverfahren aufgebracht.
Der Lichtbogenspritzprozess zählt zu den gefährlichsten Verfahren der Oberflächentechnik hinsichtlich eines effektiven Personenschutzes. Besonders die während der Metallisierung entstehenden Metalldämpfe sind extrem gesundheitsschädlich.
Der hier vorgestellte Strahlenschutzhelm „LUNA“ ist ein komplexes Produkt, das bei korrektem Einsatz einen vollständigen Gesundheitsschutz für den Anwender in diesem gefährlichen Arbeitsumfeld gewährleistet.
Die Schutzweste für den Körper besteht aus nicht brennbarem Gewebe, beschichtet mit einer dünnen Aluminiumschicht. Sie schützt vor Spritzern von geschmolzenem Metall und weiteren Gefahren.
