La métallisation

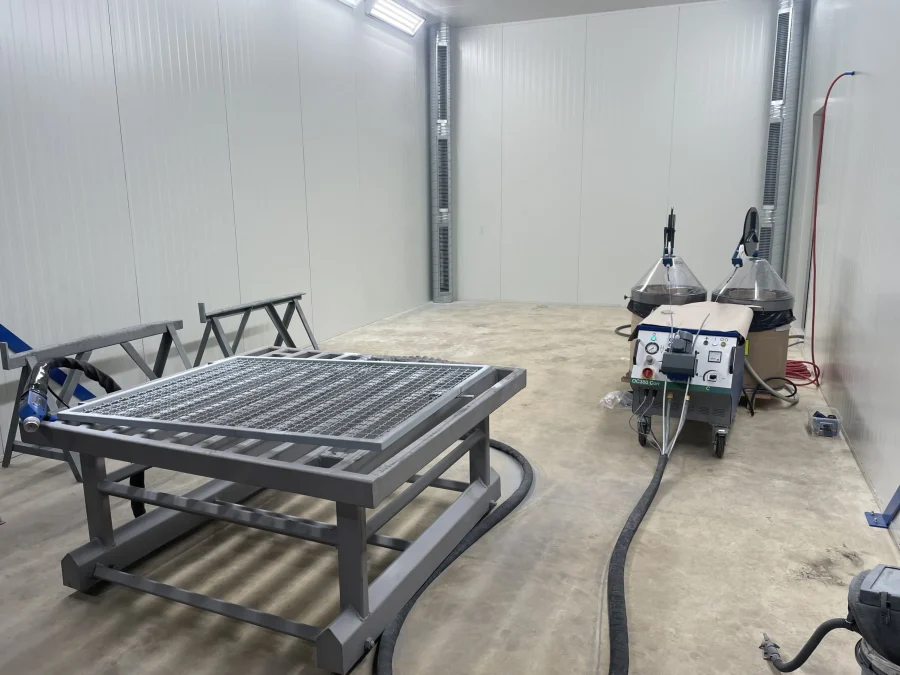

Cabine de métallisation sur mesure et installation spécialisée
Nous pouvons vous proposer une cabine de métallisation sur mesure est une installation spécialisée conçue pour appliquer des revêtements métalliques sur diverses surfaces via des procédés tels que la projection thermique (flammes, plasma, arc électrique).
Ces cabines sont personnalisées selon les besoins spécifiques de l’industrie, les dimensions des pièces à traiter, les normes de sécurité et les contraintes environnementales.
Normes ATEX
Cabine de métallisation sur mesure conforme aux normes ATEX est conçue pour fonctionner en toute sécurité dans des environnements où le risque d’explosion est présent en raison de la présence de gaz, de vapeurs, ou de poussières inflammables.
Les normes ATEX (ATmosphères EXplosibles) sont des directives européennes qui régulent les équipements utilisés dans des environnements explosifs :
- Directive 2014/34/UE (ATEX 114) : concerne les équipements et systèmes de protection destinés à être utilisés en atmosphères explosives.
- Directive 1999/92/CE (ATEX 153) : concerne la sécurité des travailleurs dans des atmosphères explosives.
CARACTÉRISTIQUES D’UNE CABINE DE MÉTALLISATION ATEX
- Matériaux antidéflagrants : utilisation de composants certifiés ATEX pour prévenir toute source d’inflammation.
- Équipements électriques sécurisés : moteurs, éclairages, et commandes protégés contre les risques d’étincelles.
- Système de ventilation ATEX : pour éviter l’accumulation de gaz ou de poussières inflammables.
Système de métallisation à l’arc électrique
S&W Consulting, vous propose le système du fabricant allemand de haute qualité OSUCAS.

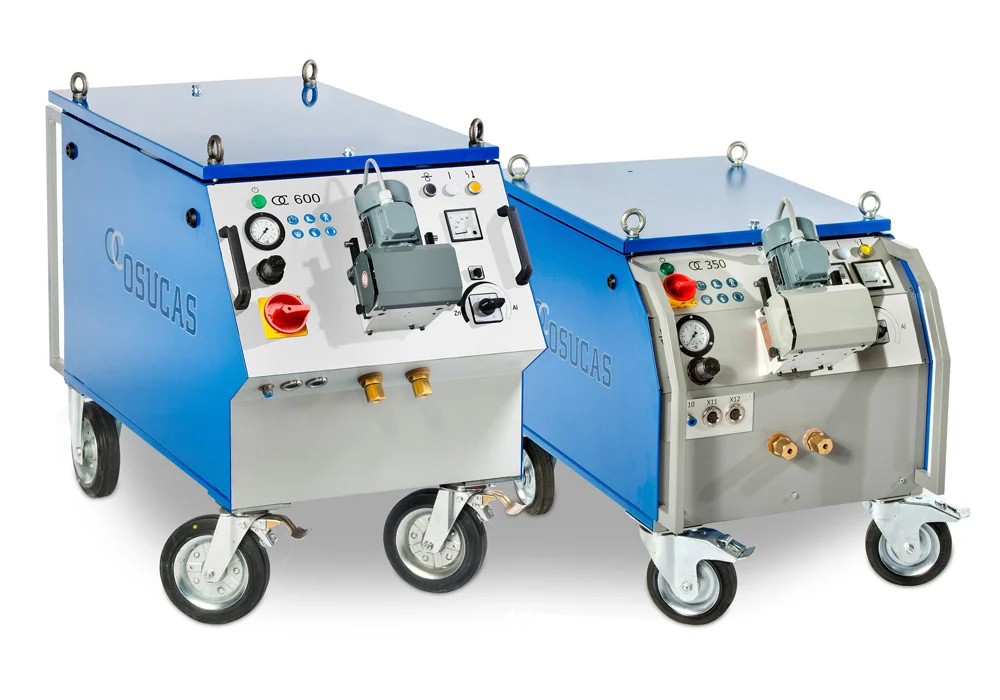

Nos systèmes standards comprennent des systèmes de pulvérisation manuels de 350 A et 600 A. Avec le dispositif de pulvérisation OC1 en combinaison avec un jeu de câbles et de tuyaux de 10 m et 8 m, ces deux systèmes constituent une configuration idéale pour la plupart des applications de protection contre la corrosion.
Si nécessaire, nous pouvons configurer votre système individuellement. Par exemple, avec un pistolet plus léger, des jeux de câbles et de tuyaux plus longs, des sources d’alimentation automatisables/intégrables, votre système est spécialement conçu pour vos besoins. Le système de composants modulaires OSUCAS offre une multitude de variantes possibles.

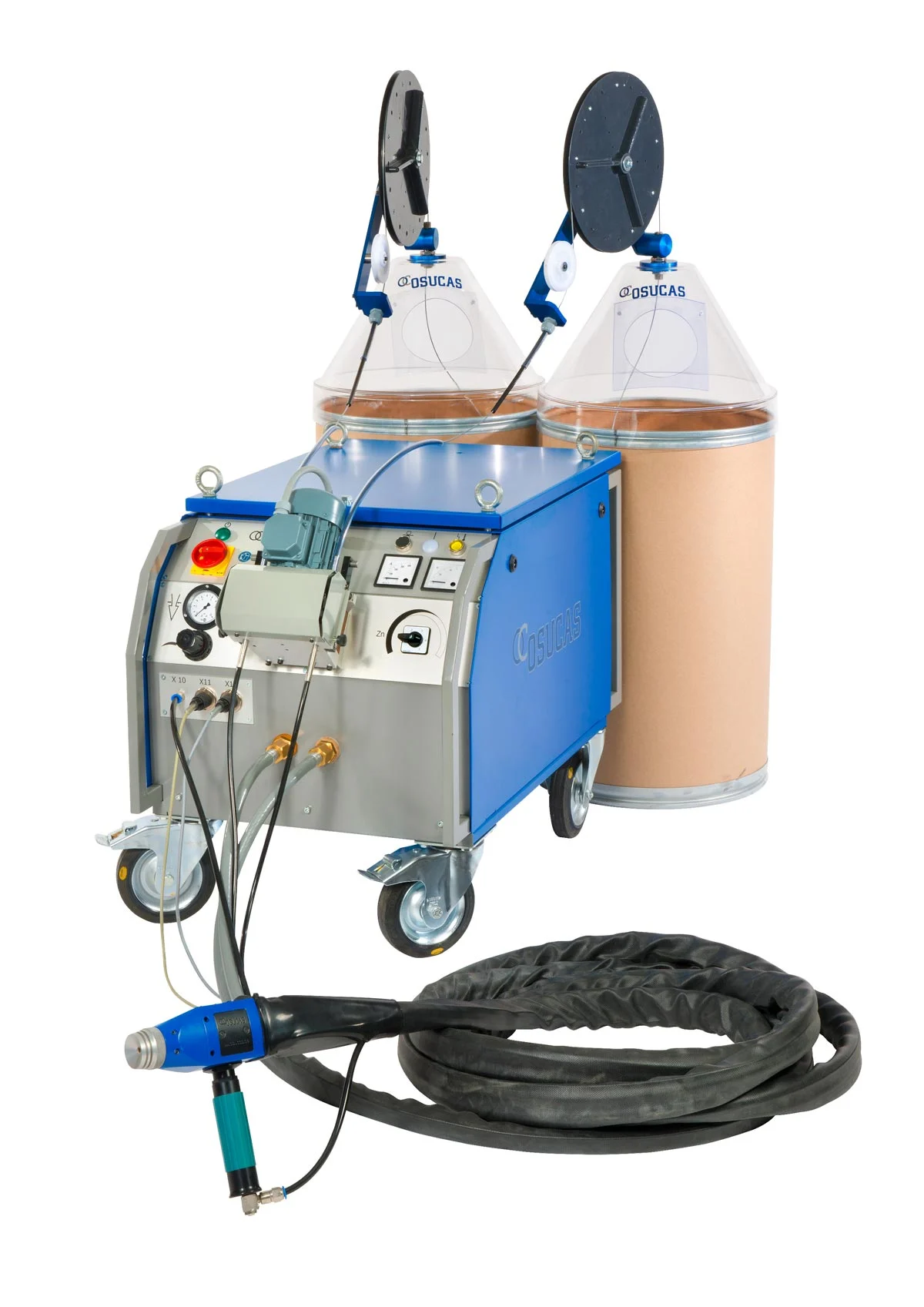

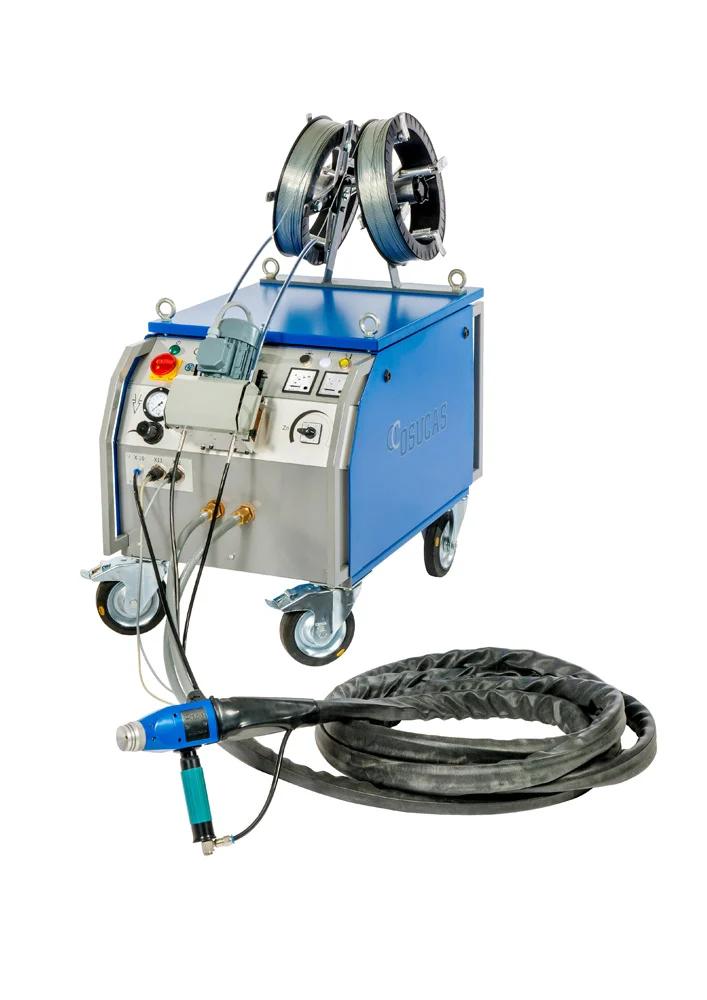

Équipement OC350-OC1
La configuration standard comprend les éléments suivants :
- OC350 Source d’alimentation OC350 complète avec unité d’alimentation de fil embarquée WF4.
- OC1 Appareil de pulvérisation manuel OC1 avec système de buse fermé pour fil Zn, ZnAl 2,5 mm
- Alimentation électrique Kit câble et tuyau 10 m
Facultatif
Dévidoir de fil ou cône pour fût avec dévidoir de fil

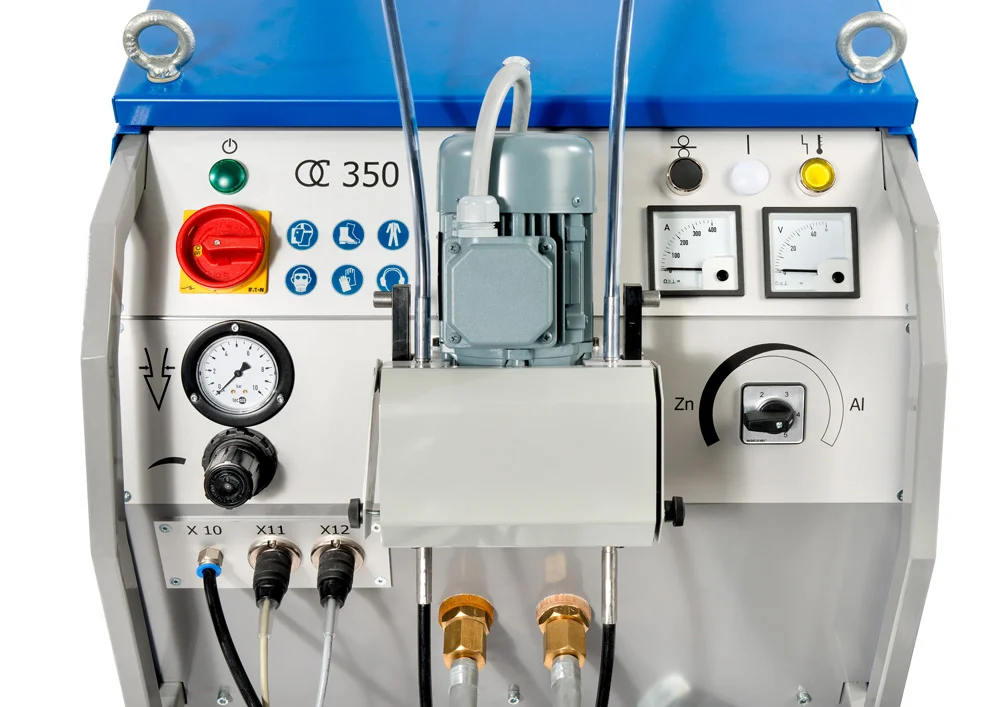

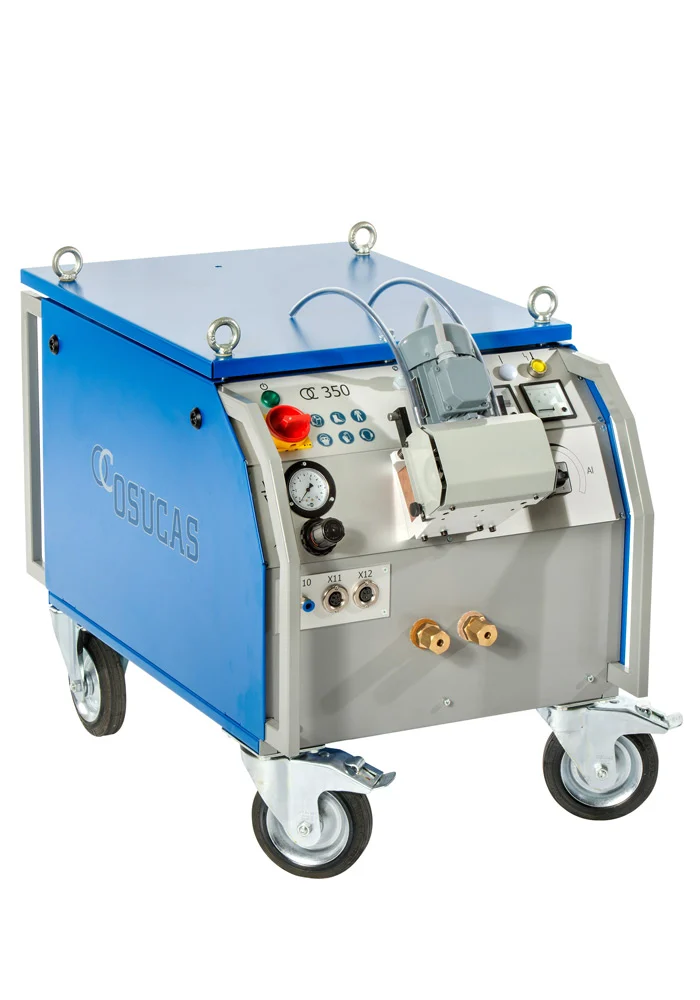

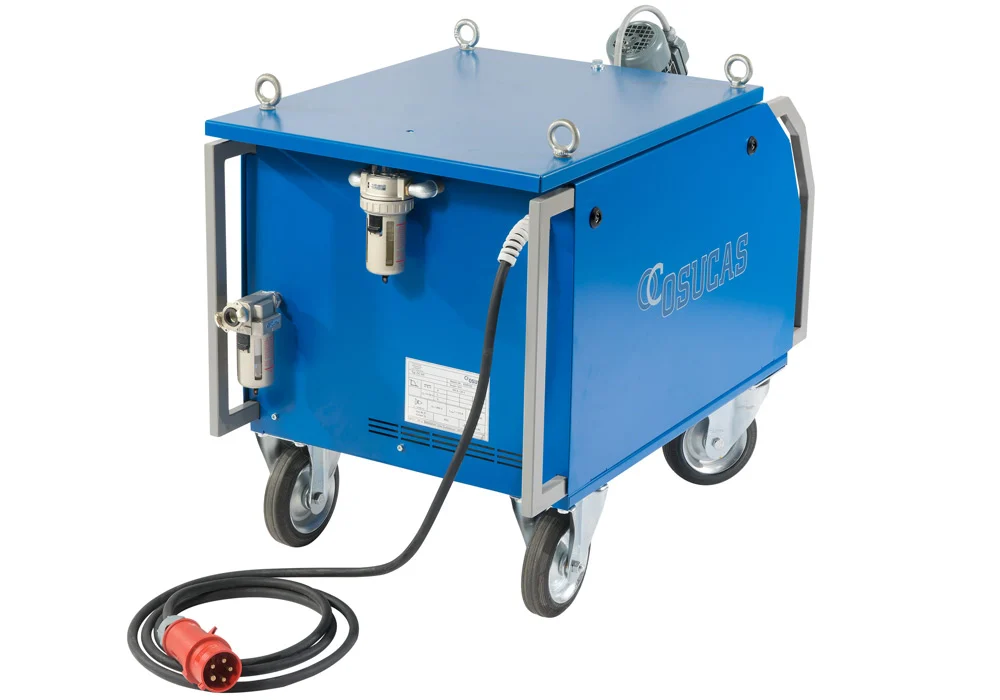

Source d’alimentation OC350
La source d’alimentation avec un courant de pulvérisation maximal de 350 A (à 100 % du cycle de service) est convaincante avec
- Sa construction compacte et robuste
- La manipulation facile avec de bons indicateurs lisibles
- La disposition claire des éléments de commande sur le panneau incliné
- Roulettes larges et roulettes fixes qui garantissent une maniabilité aisée même sur les terrains accidentés des chantiers
- Connecteurs d’alimentation optimisés pour une efficacité énergétique élevée
- La configuration avec le mécanisme d’alimentation WF4, qui assure, avec le système de rouleaux en caoutchouc éprouvé, une alimentation continue et sans problème du fil
Alternative au mécanisme d’alimentation standard avec système de rouleaux en caoutchouc, le nouveau mécanisme d’alimentation OC-Speed avec principe d’embrayage à friction offre une alimentation du fil encore améliorée.
Ce nouveau mécanisme permet une alimentation en fil absolument sans problème, même sur de longues distances. Lors de l’usinage de fils de zinc, l’alimentation en fil jusqu’à 20 mètres ne pose aucun problème. De plus, l’usinage de fils « à course grossière » est également possible avec ce mécanisme.

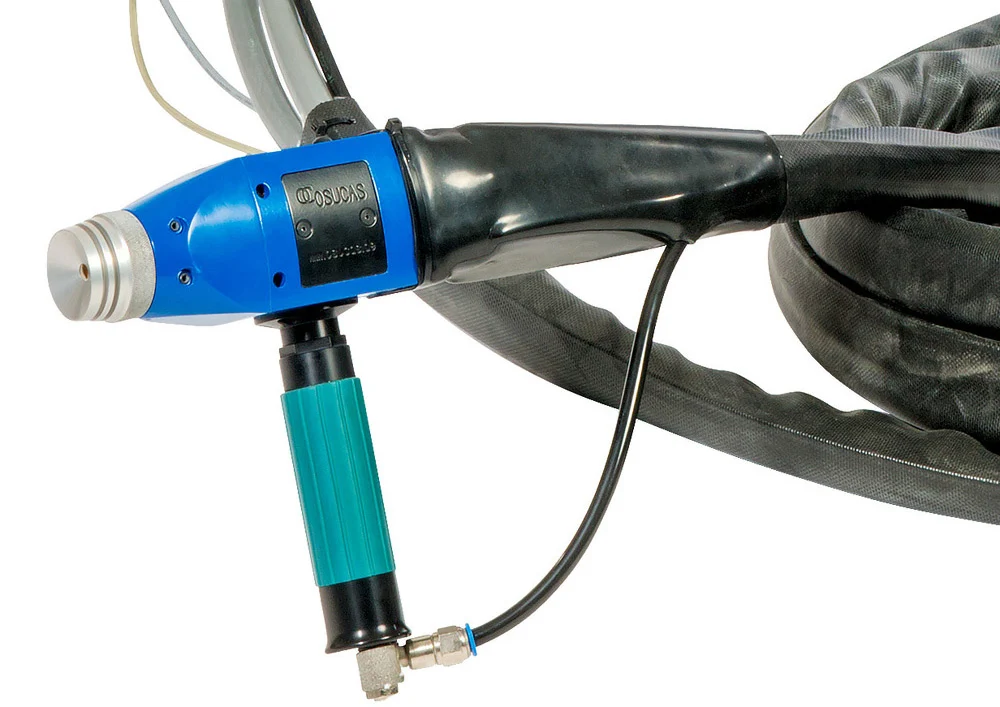

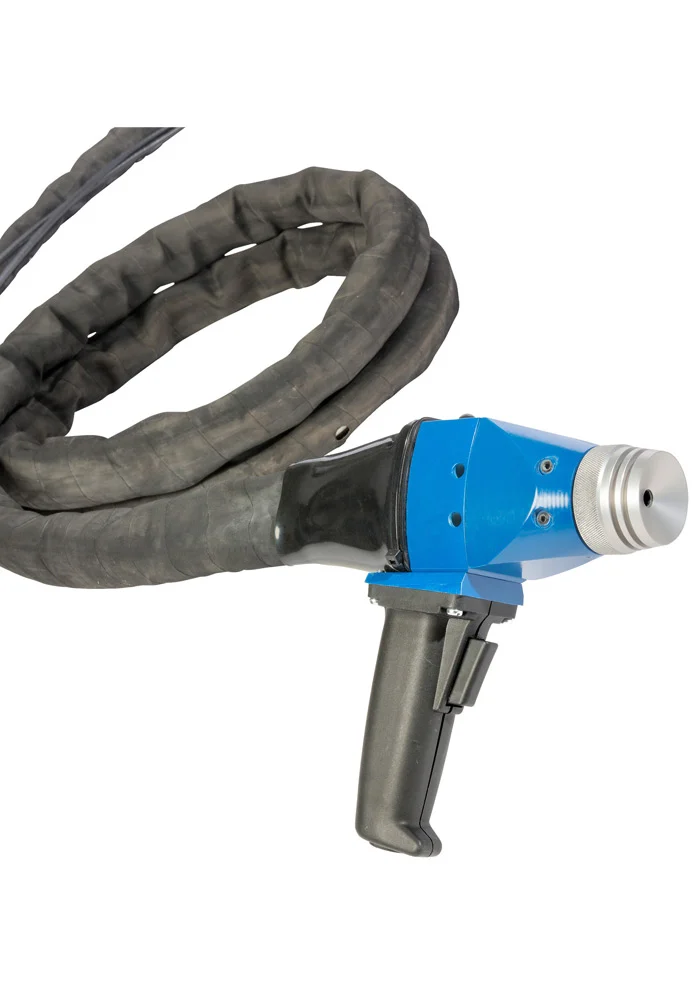

Appareil de pulvérisation OC1
Caractéristiques du dispositif de pulvérisation OC1
- Boîtier en matériau renforcé de fibres pour une longue durée de vie
- Conception compacte et légère

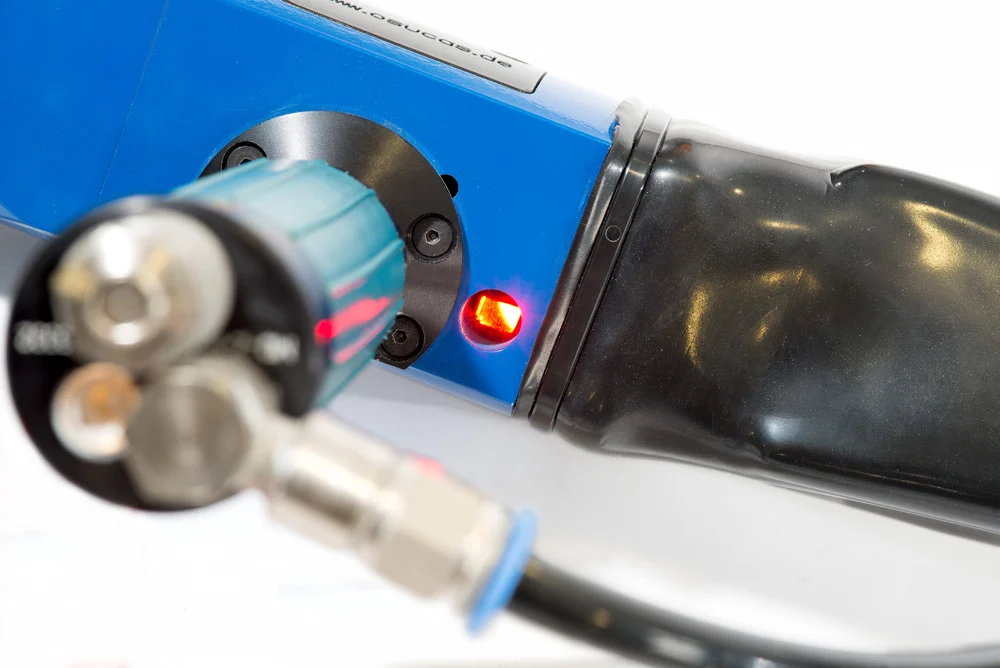

- Manipulation moderne et simple (notamment grâce à l’utilisation d’un contrôle d’homme mort avec scanner à lumière réfléchie)
- Connecteurs d’alimentation optimisés pour une efficacité énergétique élevée
- Possibilité de connexion à (presque) toutes les sources d’alimentation OSU
- Réduction de la demande de pièces d’usure grâce à un engrenage d’alimentation en fil directement entraîné par un moteur pneumatique
L’appareil de pulvérisation OC1 avec système de buses fermées est spécialisé dans le traitement des fils de protection contre la corrosion. La géométrie spéciale des composants du système de buses permet une pulvérisation très fine des particules de fusion, ce qui permet d’obtenir un revêtement fin correspondant avec une faible rugosité de surface. Cela permet un potentiel d’économie de peinture important pour les couches de finition ultérieures.
L’alimentation en fil intégrée dans le dispositif de pulvérisation permet, en combinaison avec le mécanisme d’alimentation en fil de la source d’alimentation, l’utilisation de faisceaux de tuyaux jusqu’à une longueur de 20 m.
Les connecteurs d’alimentation CC nouvellement développés par OSUCAS offrent une transmission de puissance à faible perte avec un dégagement de chaleur minimal et une conductivité améliorée. Ainsi, l’énergie reste là où elle doit être – dans le processus de pulvérisation

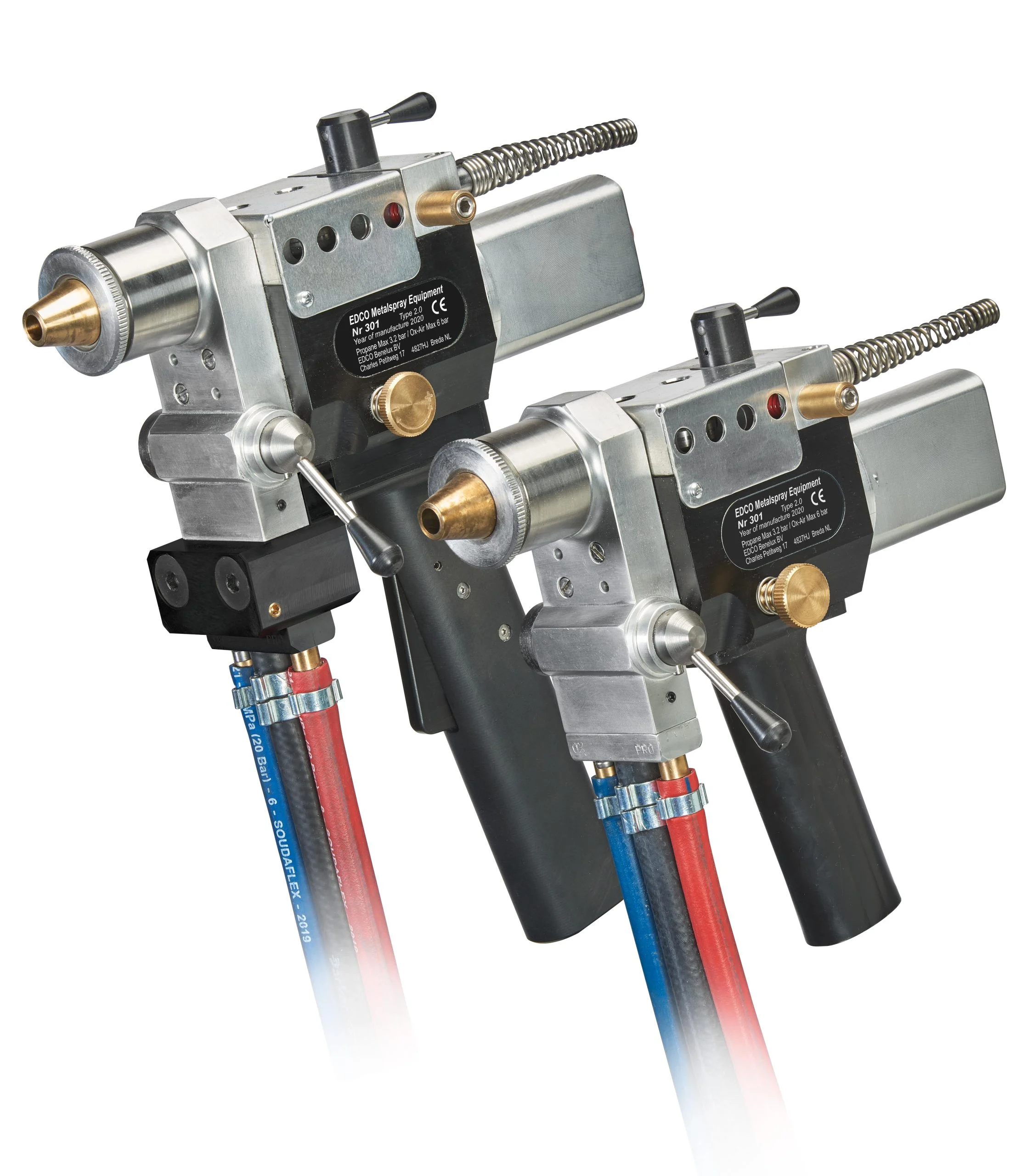

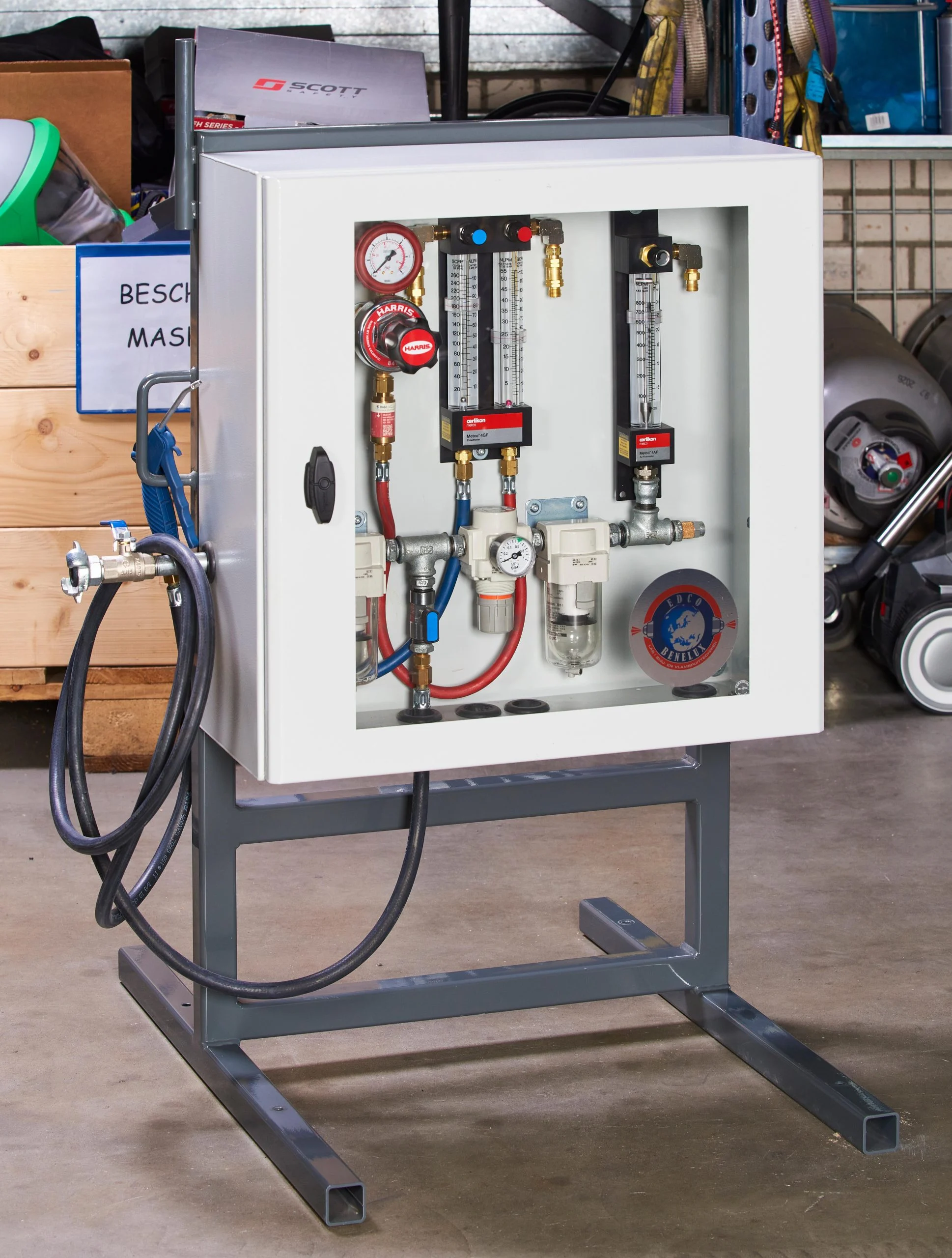

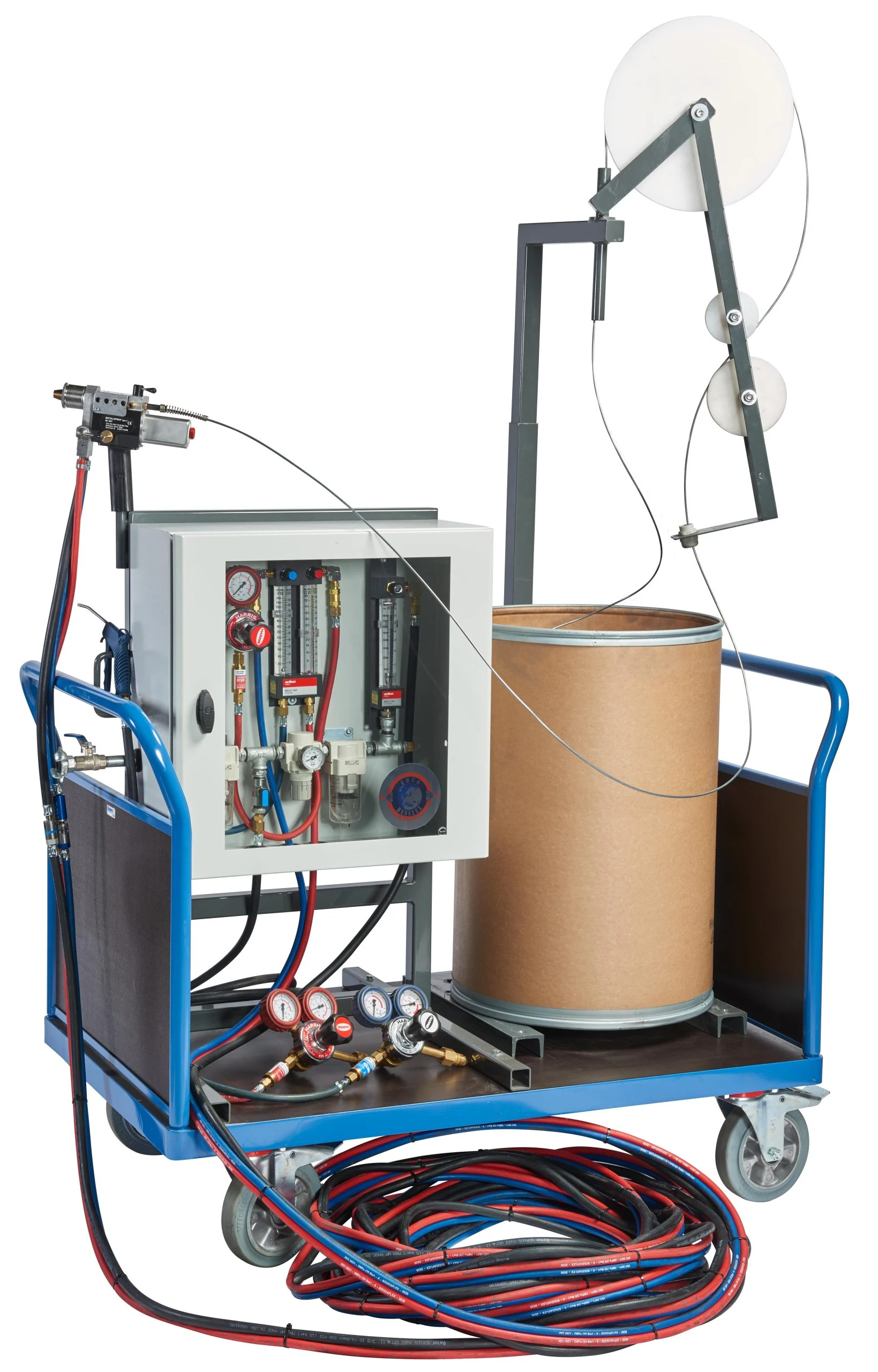

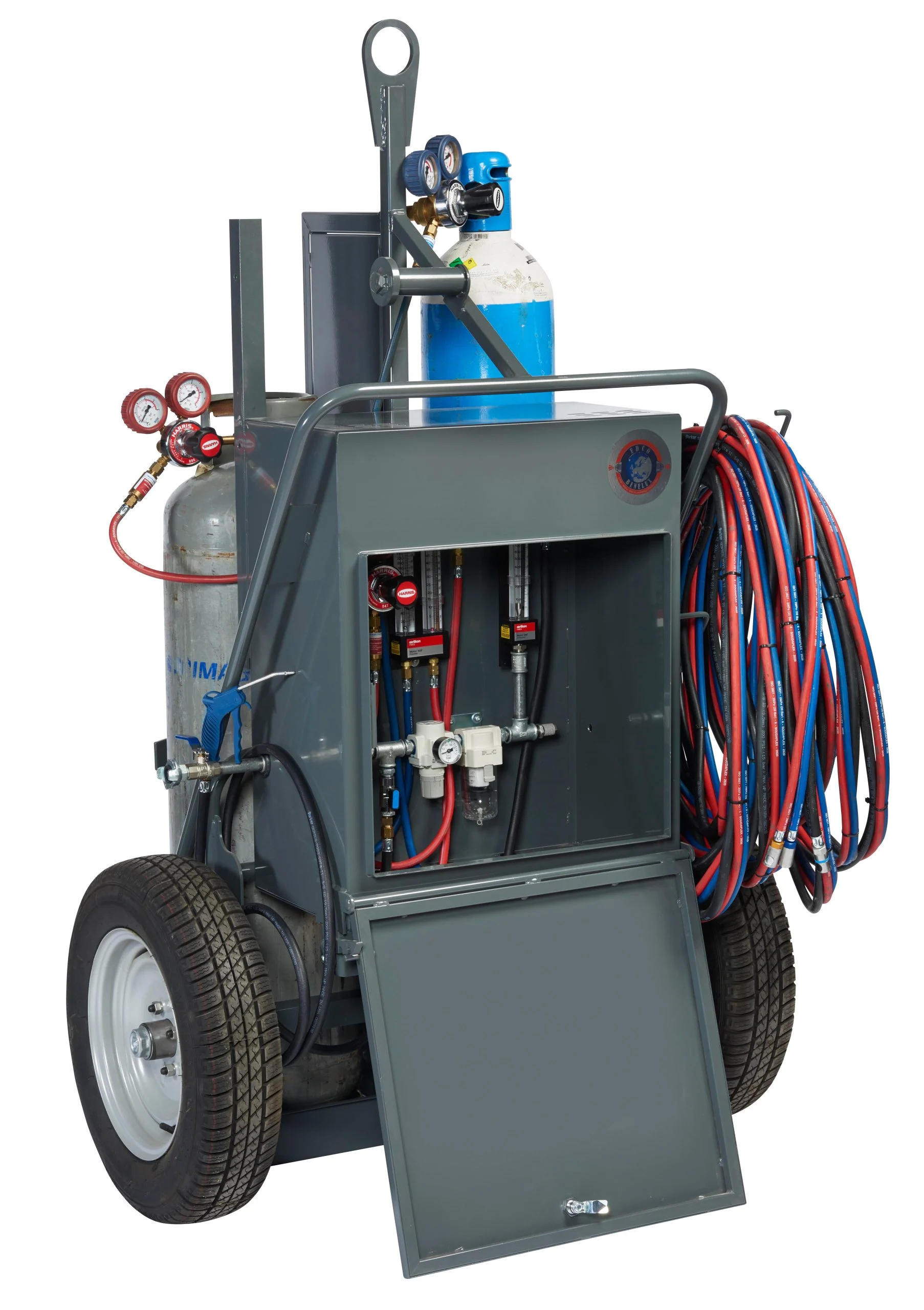

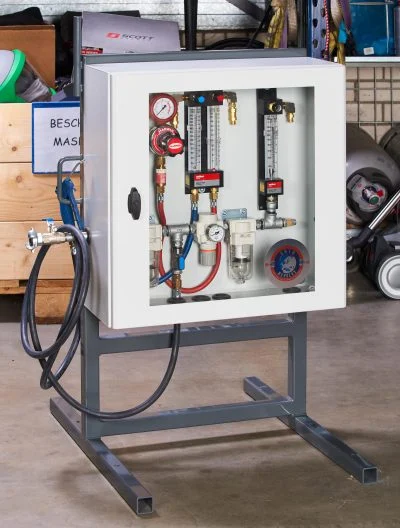

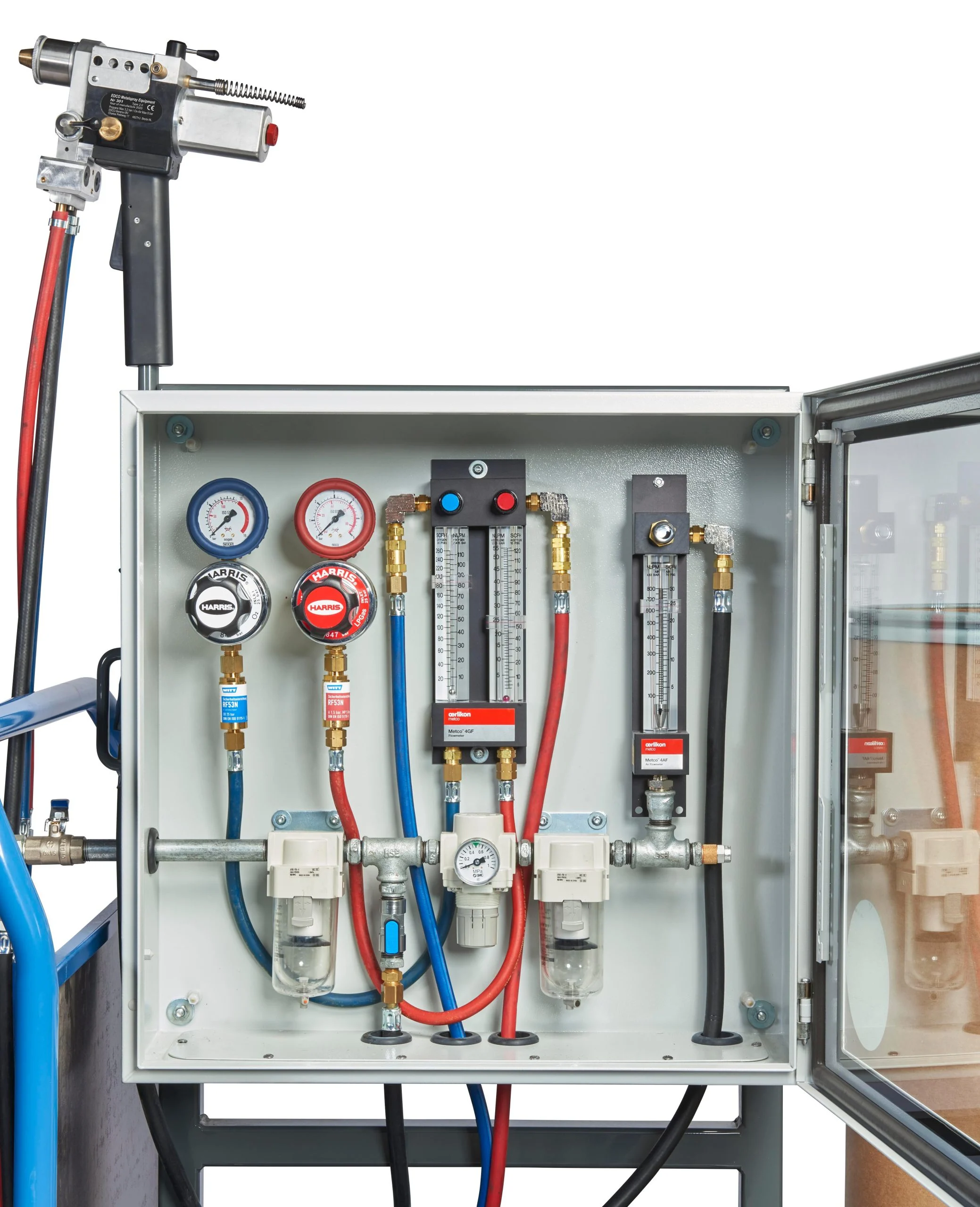

Système de métallisation à flamme
S&W Consulting, vous propose le système du fabricant néerlandais EDCO Metalspray Equipment.
La métallisation nouvelle génération
Donnez une nouvelle dimension à vos traitements de surface grâce à notre technologie EDCO Metalspray Equipment. Nos installations de métallisation dernière génération allient performance, polyvalence et rentabilité, pour répondre aux exigences les plus élevées.
Une solution pour chaque besoin
Nous maîtrisons une large palette de métaux projetés :
- Métaux standards : aluminium, zinc, zinc-aluminium, aluminium-magnésium
- Métaux techniques et précieux : cuivre, bronze, nickel-chrome, chrome-nickel, molybdène, or, stellite, titane…
Tous disponibles en 7 diamètres, pour une application parfaitement adaptée à votre projet.
Une machine, une infinité de possibilités
Nos équipements sont faciles à manipuler, pensés pour toutes les configurations – petites pièces, grandes surfaces, objets complexes. Résultat : plus de flexibilité, plus de contrôle, plus d’efficacité.
Pourquoi choisir EDCO ?
- Protection durable de vos pièces, même sur des surfaces XXL
- Moins de poussière, un environnement plus propre
- Rendement exceptionnel de 90 % : vous économisez à tous les niveaux
- Réduction massive des coûts : matière, dépoussiérage, traitement des déchets et main-d’œuvre
Boostez vos performances industrielles avec une solution qui combine qualité, économie et durabilité.
Les avantages de l’EDCO Metalspray Equipment – Performance, simplicité, fiabilité. Découvrez pourquoi notre solution de métallisation séduit les professionnels exigeants à travers l’Europe:
Technologie de pointe
- Version Type 3.0 avec interrupteur de sécurité intégré pour une utilisation en toute confiance
- Produit 100 % néerlandais, gage de qualité et d’innovation industrielle
Polyvalence maximale
- Un seul système pour toutes les applications et tous les environnements
- Idéal pour la métallisation à l’aluminium, même sur grandes surfaces
- Un seul pistolet pour projeter tous types de métaux
- Compatible avec tous les diamètres courants de fil
Confort & efficacité
- Grande zone de travail, fonctionnement rapide
- Appareil facilement maniable, même dans les espaces restreints
- Tuyau de gaz standard 25 m – autres longueurs disponibles sur demande (travail sur mesure)
Durabilité & rentabilité
- Métallisation autogène durable : peu de déchets, rendement élevé
- Pièces détachées toujours disponibles, de haute qualité
- Maintenance facilitée grâce à un système conçu pour être géré en interne
EDCO Metalspray Equipment, c’est l’alliance parfaite entre performance industrielle et simplicité d’utilisation.
Fil de métallisation
- Fil de zinc-aluminium,ZnAl 85/15
- Fil de zinc pur, Zn 99,99%
Description
Fils destinés à la métallisation par projection thermique à l’arc électrique ou à la flamme.
Diamètres
- 1.60 mm – 2.00 mm – 2.50 mm – 3.00 mm – 3.17 mm – 4.00mm
Conditionnements
- couronnes de 20 ou 25 kilos
- bobines plastiques de 15 kilos
- Fûts de 200, 250 ou 400 kilos

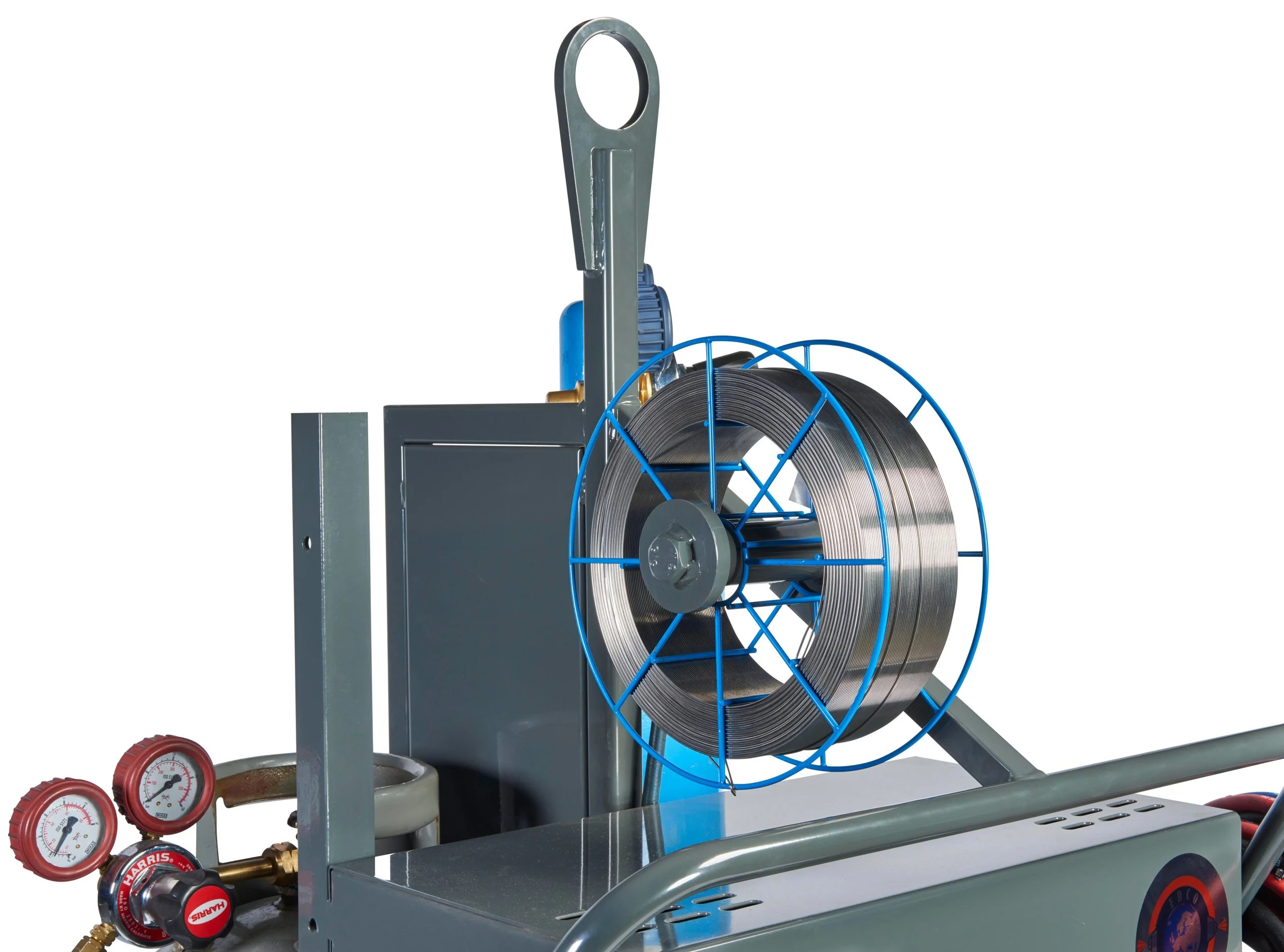

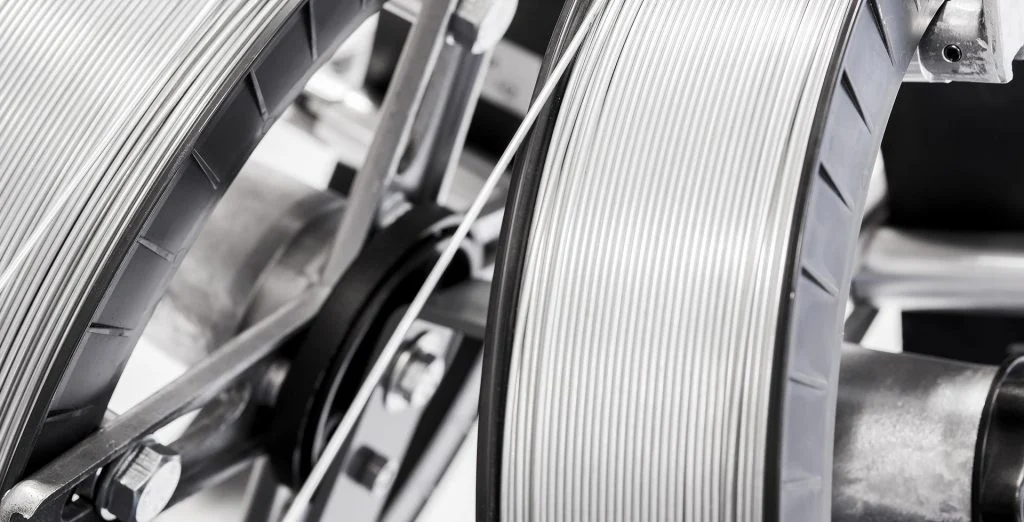

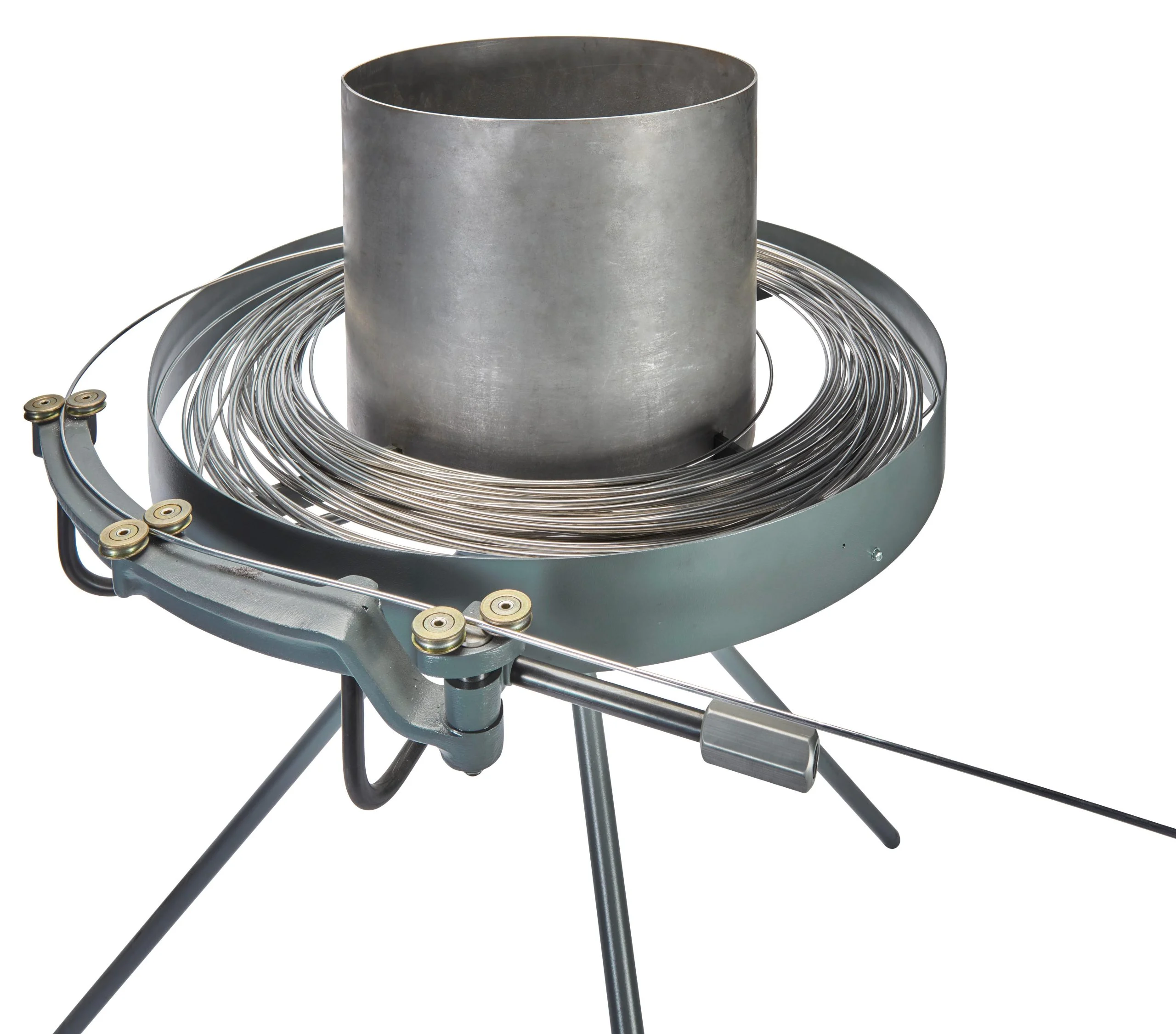

Distribution du fil
Le distributeur de fil est monté directement sur l’alimentation électrique ce qui permet une utilisation mobile, par exemple sur des chantiers.

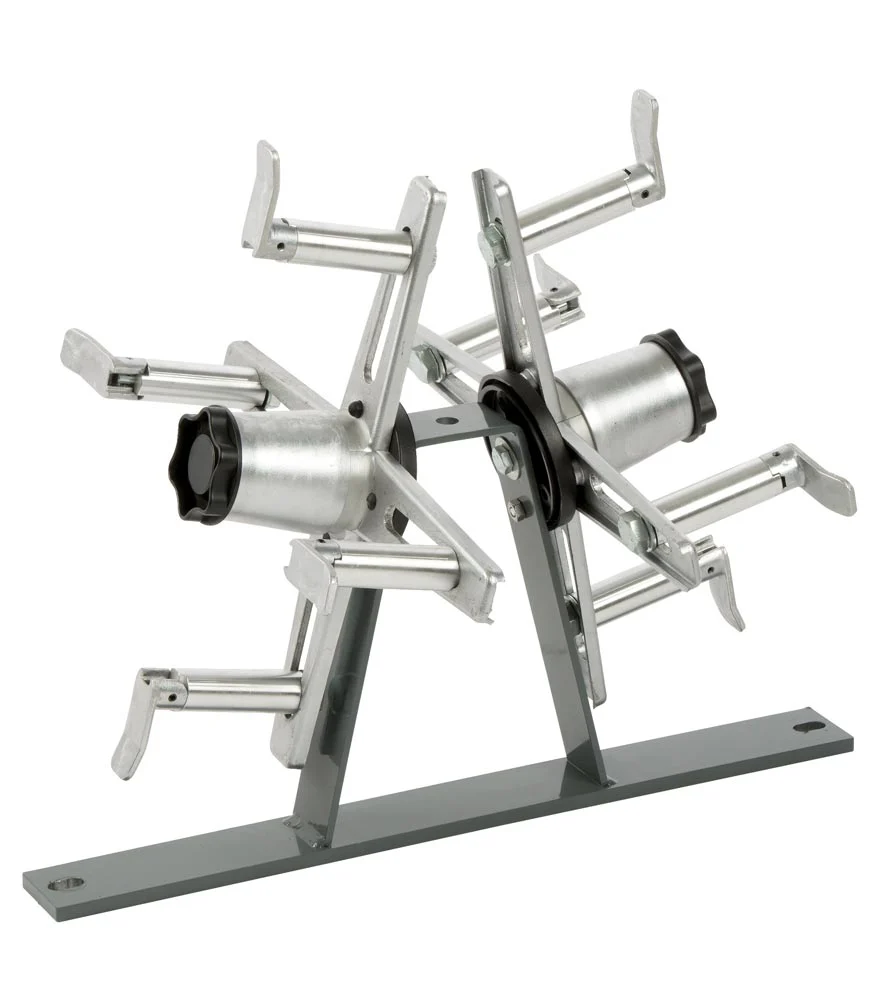

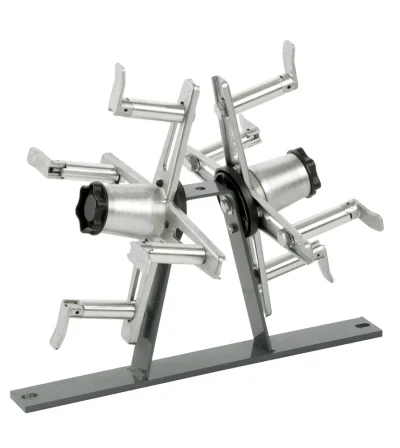

Notre nouveau distributeur de fils polyvalent vous offre la flexibilité d’utiliser des fils de tous les types de bobines disponibles (bobines à moraillon, bobine MIG et bobines à panier).
Vous pouvez voir à quel point il est facile de convertir le distributeur de fil pour le type de bobine souhaité dans les images de produits suivantes.

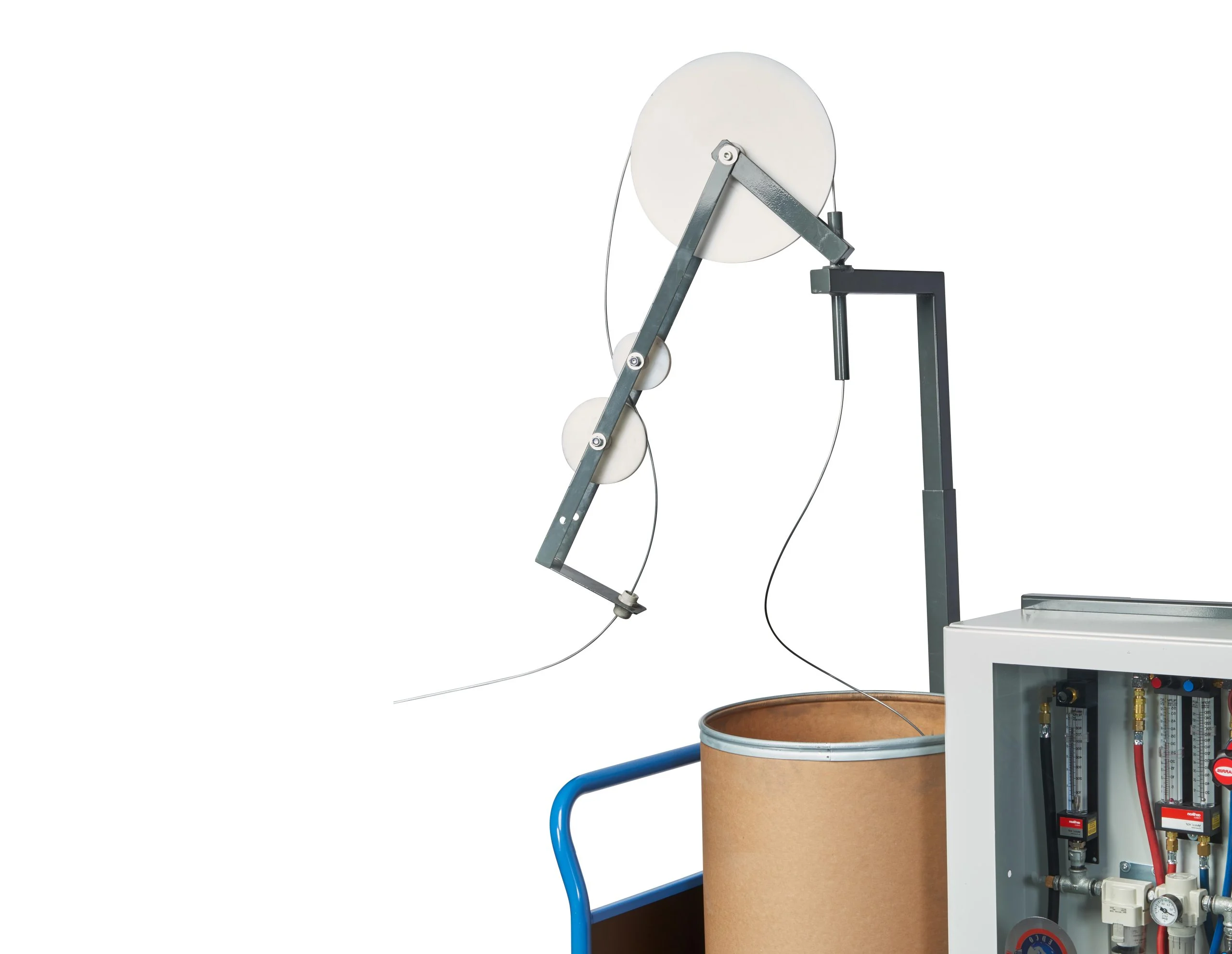

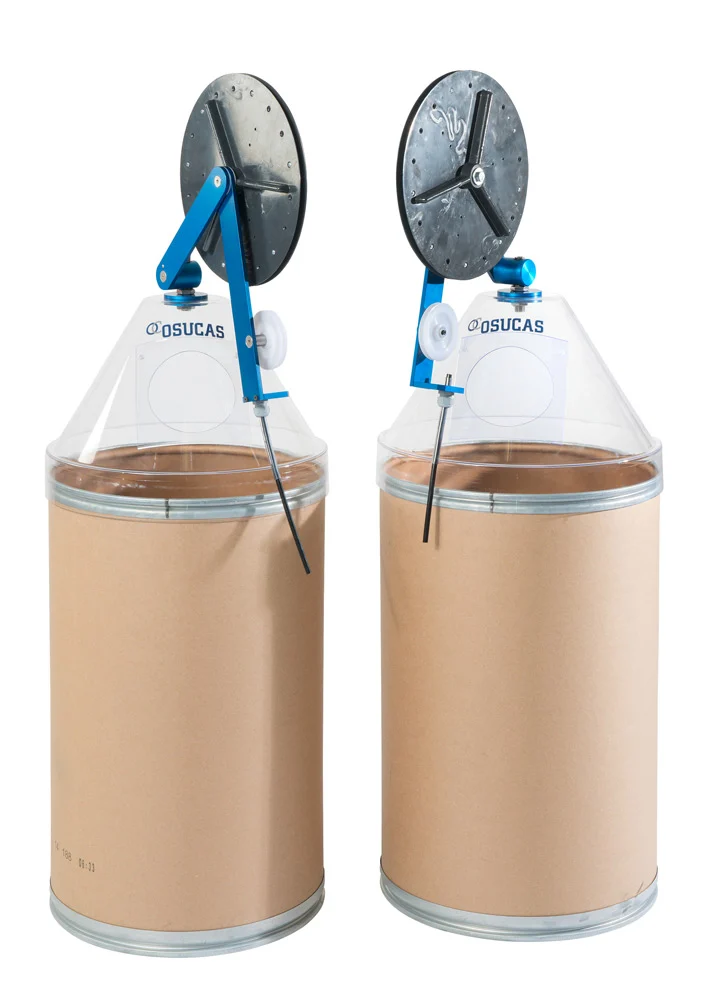

Cône pour fût avec distributeur de fil pour le traitement des fils provenant de tambours
Le fil dans le tambour est protégé de la poussière et des autres impuretés par le capot du tambour. Le distributeur de fil est monté directement sur le capot.
Le capot du tambour est fabriqué à partir d’un matériau robuste et transparent qui vous permet de voir à tout moment le fil à l’intérieur du tambour. Une ouverture d’accès avec languette en caoutchouc permet d’enfiler facilement le fil.

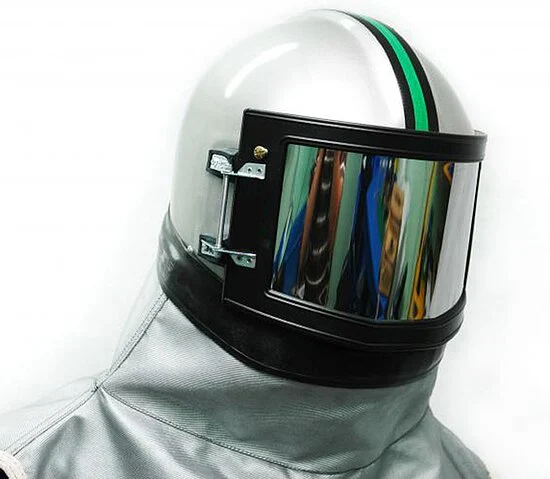

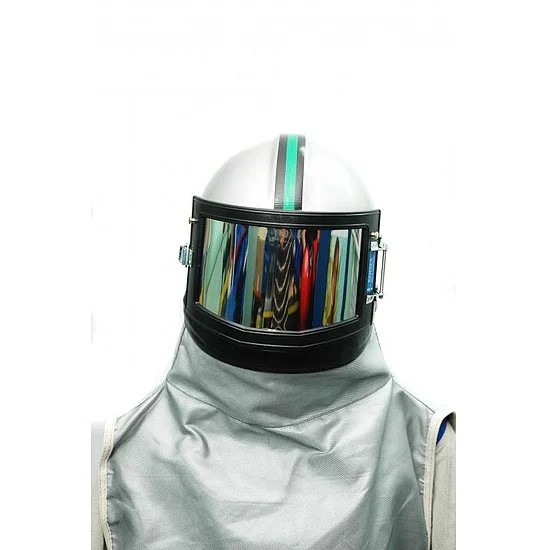

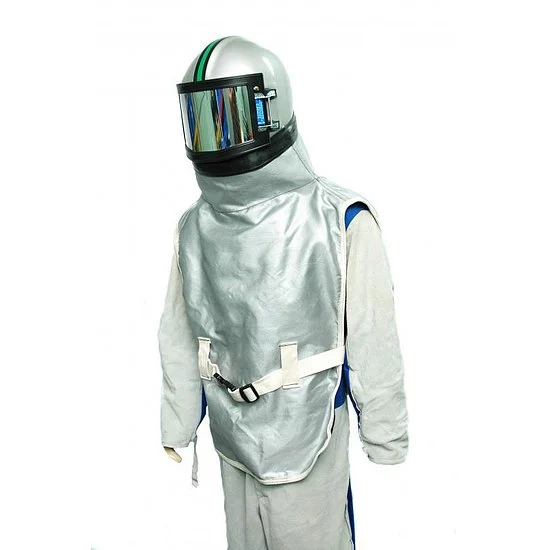

Casque de métallisation Luna
Le casque à air Luna est destiné à être utilisé sur un lieu de travail où l’on applique des revêtements anticorrosion à l’aide d’un système à l’arc électrique (revêtement de structures avec du métal en fusion éjecté par une buse à l’aide d’air comprimé). Ce processus génère de la poussière et présente des risques pour les yeux en raison du rayonnement UV. Le casque protège le système respiratoire de l’utilisateur contre une atmosphère d’air impropre à la respiration, la tête, les yeux et le corps de l’ouvrier contre les rebonds du métal utilisé lors de la métallisation par projection et assure une protection contre le bruit.
L’écran panoramique de la visière du casque « LUNA » ReS-4M ; « LUNA » ReS-4M/OH dispose d’un filtre qui absorbe les rayons ultraviolets. Pour produire la surface absorbant les rayons ultraviolets sur la visière, on a notamment utilisé de l’or, appliqué par un processus de diffusion sous vide.
Le processus de métallisation à l’arc électrique est l’un des processus les plus dangereux de la technologie actuelle en termes de protection efficace de la personne effectuant les travaux de métallisation. En particulier, les vapeurs de métal produites pendant le processus de métallisation sont extrêmement nocives pour l’organisme humain.
Le casque de protection contre les radiations* « LUNA » présenté est un produit complexe qui, s’il est utilisé correctement, garantit une protection totale de la santé de l’homme effectuant ce travail dangereux.
Le gilet de protection du corps de l’utilisateur est fabriqué en tissu incombustible recouvert d’une fine couche d’aluminium. Il protège contre le rebond de métal en fusion et d’autres dangers.
